离心泵与旋涡泵的区别

离心泵与旋涡泵的区别

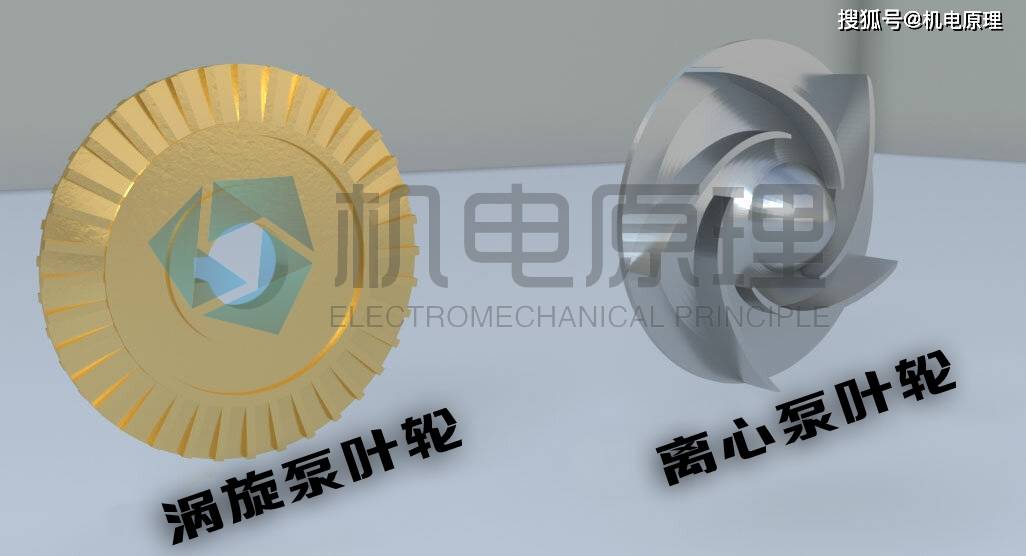

结构上的区别：旋涡泵（也称涡流泵）是一种叶片泵。主要由叶轮、泵体和泵盖组成。

叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。

泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处。吸入口与排出口之间有隔板，由此将吸入口和排出口隔离开。离心泵的主要过流部件有吸水室、叶轮和压水室。吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。

原理上的区别： 离心泵工作前，先将泵内充满液体，然后启动离心泵，叶轮快速转动，叶轮的叶片驱使液体转动，液体转动时依靠惯性向叶轮外缘流去，同时叶轮从吸入室吸进液体，在这一过程中，叶轮中的液体绕流叶片，在绕流运动中液体作用一升力于叶片，反过来叶片以一个与此升力大小相等、方向相反的力作用于液体，这个力对液体做功，使液体得到能量而流出叶轮，这时液体的动能与压能均增大。当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度，故形成图1所示的“环形流动”。又由于自吸入口至排出口液体跟着叶轮前进，这两种运动的合成结果，就使液体产生与叶轮转向相同的“纵向旋涡”。

因而得到旋涡泵之名。需要特别指出的是，液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。 在纵向旋涡过程中，液体质点多次进入叶轮叶片间，通过叶轮叶片把能量传递给流道内的液体质点。

液体质点每经过一次叶片，就获得一次能量。这也是相同叶轮外径情况下，旋涡泵比其它叶片泵扬程高的原因。并不是所有液体质点都通过叶轮,随着流量的增加，“环形流动”减弱。

当流量为零时，“环形流动”最强，扬程最高。

旋涡泵的工作原理它和离心泵的区别，及特性曲线分析一下

<p>旋涡泵有的又叫涡流泵、再生泵等。由于它是靠叶轮旋转时使液体产生旋涡运动的作用而吸人和排出液体的，所以称为旋涡泵。

目前，一般旋涡泵的流量为0.2～27m3／h。

</p><p>    一般旋涡泵的工作原理</p><p>    当原动机通过轴带动在泵内叶轮旋转时，液体由吸人口进入流道，受到旋转叶轮的离心力作用，被摔向四周环形流道内，使液体在流道内转动。因每一个液体质点都受到离心力的作用，叶轮内侧液体受离心力的作用大，而在流道内液体受离心力的作用小，由于两者所受的离心力大小不同，因而引起液体作纵向旋涡运动。液体依靠纵向旋涡在流道内周而复始地流经叶片间的通道多次(图1-35)。液体每经过一次叶片问通道，扬程就增加一次，最后将液体压出排出El。

液体排出后，叶片间通道内便形成局部真空，液体就不断从吸入口进入叶轮，并重复上述运动过程。就这样旋涡泵一面吸人液体，一面排出液体，从而不断地工作。</p><p>    从一般旋涡泵的工作原理可以看出，它好像多级离心泵的作用一样，每一个叶片通道相当于一级，液体每通过通道一次，能量就增加一次，因此，一般旋涡泵的扬程比离心泵在相等叶轮直径下大2～5倍，所以它是一种高扬程、小流量的泵。

它与同样性能的离心泵相比，旋涡泵的体积小、重量轻；它与相同扬程的容积泵相比，尺寸更小得多，结构也简单得多。所以一般旋涡泵具有结构简单、紧凑、体积小、重量轻、造价低等优点。

齿轮油泵、旋涡泵和离心泵的区别有哪些啊知道的请知会一下！谢谢！

齿轮油泵主要是用来输送油类的介质,属于化工类泵旋涡泵也是离心泵的一种,供输送清水和类似于清水的液体,有单级和双级旋涡泵之分离心泵的种类是最多的,这是个广泛的命名,离心泵是利用叶轮之间的离心力带动运转具体可以参照这几种泵的说明

离心泵扬程、流量范围离心泵、轴流泵、混流泵、旋涡泵的各自特点用途在线等。。。

离心泵的比转数数值较低，偏向于扬程的优势！比如：Q=50 H=100混流泵的比转数数值适中，流量与扬程均衡！比如：Q=50 H=25轴流泵的比转数数值较高，偏向于流量的优势！比如：Q=1000 H=10旋涡泵的比转数数值更低，一般都不用比转数描述！比如：Q=10 H=200
